Vòng bi chống quay ngược (Blackstop cam clutch)

Trang chủ|Sản phẩm|Vòng bi chống quay ngược (Blackstop cam clutch)

Vòng bi chống quay ngược (Blackstop cam clutch)

Complete FreewheelsBD … R

Thông tin sản phẩm

GIỚI THIỆU

Đặc trưng

Hoàn thành Freewheels BD & hellip; R được niêm phong

freewheels với con lăn và ổ bi. Họ

được cung cấp đầy dầu.

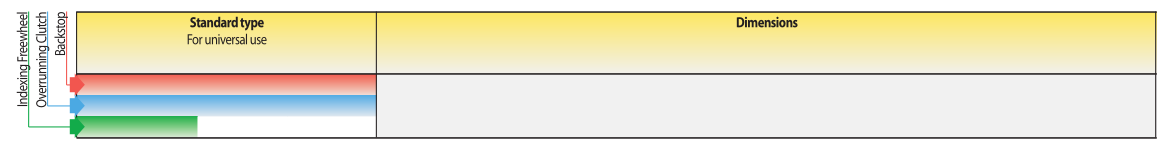

Các viên ngọc tự do BD & hellip; R được sử dụng như:

➧ Điểm dừng

➧ Ly hợp quá mức

➧ Lập chỉ mục tự do

Mô-men xoắn danh định lên đến 57 500 Nm.

Lỗ khoan lên đến 150 mm.

Ví dụ ứng dụng

Hoàn chỉnh Freewheels BD 28 R dưới dạng ly hợp chạy quá tốc trong băng tải con lăn của hệ thống lò nung liên tục. Các phôi thép phải chạy qua lò với tốc độ tăng dần. Để đạt được điều này, người ta bố trí ly hợp quá mức với đĩa xích ở cả hai bên được bố trí trên mặt truyền động của con lăn vận chuyển. Trong mỗi trường hợp, đĩa xích dẫn động có ít hơn đĩa xích dẫn động hai răng. Do đó, tốc độ tăng từ con lăn này sang con lăn. Chiều dài của phôi thép bao phủ một số con lăn, tất cả đều chạy ở các tốc độ khác nhau. Các bánh lăn tự do cho phép các con lăn chậm hơn điều chỉnh theo tốc độ của phôi bằng cách chạy quá tốc độ truyền động của chúng.

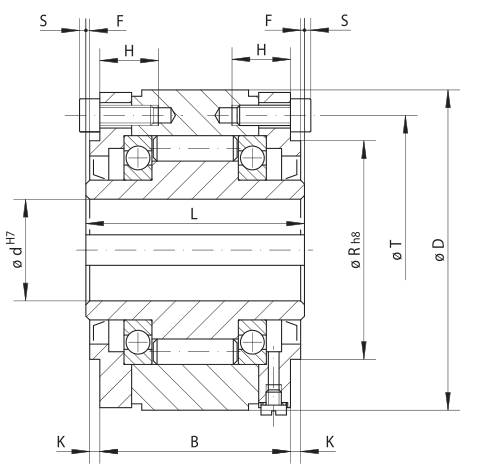

Freewheel Size		Type	Nominal torque M_N Nm	M Inner ring freewheels/ overruns min^-1	ax. Speed Outer ring freewheels/ overruns min^-1	Bore d Standard max. mm mm		B mm	D mm	F mm	G**	H mm	K mm	L mm	R mm	S mm	T mm	Z**	Weight kg
BD	12	R	150	1 750	3 500	15	15	60,5	71	0,75	M 5	25	3	68	45	1,5	56	4	1,5
BD	15	R	230	1 650	3 300	20	20	62,5	81	0,75	M 5	25	3	70	50	1,5	65	4	2,0
BD	18	R	340	1 550	3 100	25	25	62,5	96	0,75	M 5	25	3	70	60	1,5	80	6	2,9
BD	20	R	420	1 450	2 900	30	30	65,5	106	0,75	M 6	26	5	77	70	0,5	90	6	3,8
BD	25	R	800	1 250	2 500	40	40	81,5	126	0,75	M 6	30	5	93	80	0,5	105	6	6,6
BD	28	R	1 200	1 100	2 200	45	45	81,5	136	0,75	M 8	30	6	95	90	1,5	115	6	7,8
BD	30	R	1 600	1 000	2 000	50	50	88,5	151	0,75	M 8	36	6	102	100	1,5	130	6	10,3
BD	35	R	1 800	900	1 800	55	55	96,5	161	0,75	M 8	35	6	110	110	1,5	140	6	12,5
BD	40	R	3 500	800	1 600	60	60	102,5	181	0,75	M 10	37	6	116	120	3,5	160	6	17,4
BD	45	R	7 100	750	1 500	70	70	115,5	196	1,25	M 12	38	6	130	130	5,0	170	8	22,4
BD	50	R	7 500	700	1 400	75	75	117,5	206	1,25	M 12	39	6	132	140	5,0	180	8	24,2
BD	52	R	9 300	650	1 300	80	80	130,5	216	1,75	M 14	44	8	150	150	4,5	190	8	31,1
BD	55	R	12 500	550	1 100	90	90	146,5	246	1,75	M 14	48	10	170	160	2,5	215	8	45,6
BD	60	R	14 500	500	1 000		105	182,5	291	1,75	M 14	55	10	206	190	2,5	250	8	78,2
BD	70	R	22 500	425	850		120	192,5	321	1,25	M 16	58	10	215	210	5,0	280	8	93,4
BD	80	R	25 000	375	750		130	200,5	351	1,75	M 16	60	10	224	220	4,5	310	8	116,8
BD	90	R	33 500	350	700		140	210,5	371	2,75	M 16	68	10	236	240	3,5	330	10	136,7
BD	95	R	35 000	300	600		150	223,5	391	2,75	M 16	79	10	249	250	3,5	345	10	159,3
BD 100		R	57 500	250	500		150	248,5	411	3,75	M 20	79	10	276	270	6,5	365	10	198,4

Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định. Xem trang 14 để xác định mômen lựa chọn.

Keyway theo DIN 6885, trang 1 & bull; Dung sai chiều rộng rãnh then JS10.
** Z = Số lỗ đã khai thác G trên vòng tròn sân T.

Mounting
The customer attachment part is centered on
the diameter R and then bolted on to the face.
The pilot on the covers is particularly suitable
for attaching smaller and narrower parts (spro-
ckets, gear wheels etc.).
The customer must provide fastening screws of
the necessary length in order to mount the at-
tachment part.
The tolerance of the shaft must be ISO h6 or j6
and the tolerance of the pilot diameter R of the
attachment part must be ISO H7 or J7.

Example for ordering
Freewheel size BD 40, standard type with bore
60 mm:
• BD 40 R, d = 60 mm
